Насос, оснащенный сухим ротором

30.12.2013

Наверное, каждый человек знает, что такое насос, но не каждый слышал о насосах, которые оснащены сухим ротором. Для чего же используется данный агрегат?

Описание

Насосы, которые оснащаются сухим ротором, чаще всего используются в местах, где требуется подача жидкости с большим напором. Главной особенностью является то, что в них отсутствует контакт электродвигателя с перекачиваемой средой. Помимо этого, вал у такого насос уплотнен сальником или скользящим торцовым уплотнением.

Электропривод насоса

Для насоса с сухим ротором чаще всего для привода используют трехфазные агрегаты, которые имеют постоянную частоту вращения. Такие двигателя оснащаются встроенным преобразователем частоты и электронным блоком управления. Положительной чертой насоса с сухим ротором является то, что коэффициент полезного действия значительно выше, чем у насоса с мокрым ротором.

 Группы

Насос, оснащенный сухим ротором можно поделить на три основные группы: первая – насосы “in line”, вторая – блочные насосы и третья – консольные насосы.

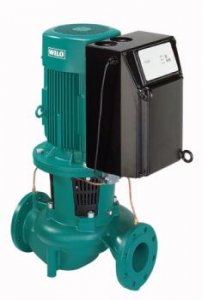

Первый вид насосов “in line” оснащены всасывающими и напорными патрубками, условный проход которых одинаковый. Расположены они на одной оси.

Привод таких насосов фланцевый с воздушным охлаждением.

Блочные насосы являются низконапорными. Данные насосы укомплектованы электроприводом постоянной частотой вращения, с воздушным охлаждением.

Третий вид насосов, отличается от других тем, что он односторонний с осевым входом и радиальным выходом. Также, консольные насосы имеют разные условные проходы напорного и всасывающего патрубка.

Вал насоса

Как писалось выше, вал насоса с сухим ротором оснащается сальником или торцовым уплотнением.
В сальниковом уплотнении чаще всего используется пенька, вата, синтетические волокна и так далее.

Торцовое уплотнение представляет собой два кольца из графита или силикона, поверхности которых отполированы. Они прижимаются друг к другу при помощи пружины. Одно из колец вращается вместе с валом, а второе остается неподвижно, так как закреплено в корпусе.
